逆流式圓形玻璃鋼冷卻塔

發布日期：2020-03-13 04:34 來源：未知

逆流式圓形玻璃鋼冷卻塔

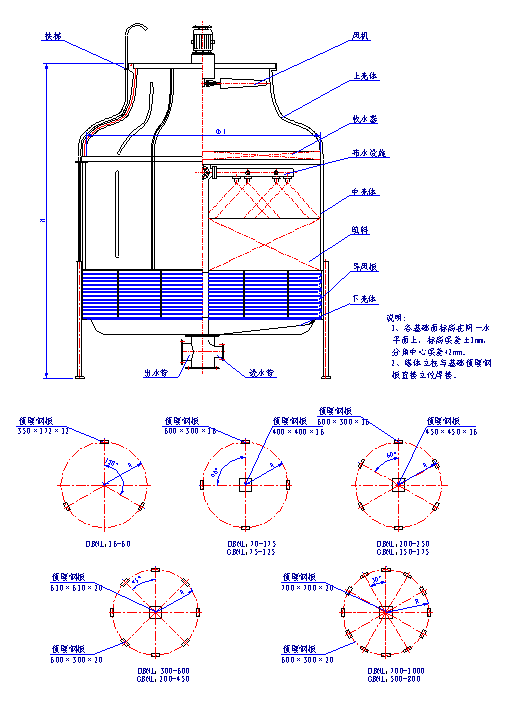

1、CDBNL3系列超低噪聲逆流式玻璃鋼冷卻

2、CDBNL3系列超低噪聲逆流式玻璃鋼冷卻塔主要參數表

內容	τ=28℃時		τ=27℃ 時		主要尺寸mm		風量	風機直徑	電機	工作	進水	噪聲dB			各部尺寸		配管尺寸		基礎尺寸
參數	水量(m³/h)		水量(m³/h)		主要尺寸mm		m/h	mm	功率	重量	壓力	（A）			(mm)		(mm)		mm
型號	△t =	△t =	△t =	△t=	總高	最大			Kw	Kg	10Pa	Dm	10m	16m	Φ	H₁	進水	出水	R	R⁰
	5℃	8℃	5℃	8℃	度	直徑						Dm	10m	16m	Φ	H₁	進水	出水	R	R⁰
CDBNL₃-12	12	9	15	10	2972	1600	7200	700	0.6	584	1.95	50	37	34	1500	250	70	80	550
CDBNL₃-20	20	15	24	17	3062	2000	12400	800	0.8	644	2	50	36	33	1500	250	70	80	660
CDBNL₃-30	30	22	35	27	3281	2400	18000	1200	0.8	1100	2.21	51	40	36	1800	300	80	100	820
CDBNL₃-40	40	30	46	34	3781	2400	21500	1200	1.1	1258	2.6	51	40	36	1800	300	80	100	820
CDBNL₃-50	50	37	57	44	3816	2800	28000	1400	1.5	1640	2.65	51	41	41	2100	300	100	125	985	1550
CDBNL₃-60	60	44	68	51	4066	2800	32300	1400	1.5	1750	2.9	52	42	42	2100	300	100	125	985	1550
CDBNL₃-70	70	51	79	60	4153	3300	39200	1600	2.2	2272	2.78	52	43	43	2500	300	150	200	##	2018
CDBNL₃-80	80	61	92	70	4403	3300	43400	1600	2.2	2451	3.03	52	44	44	2500	300	150	200	##	2018
CDBNL₃-100	100	74	114	86	4440	3900	56000	1800	3	3322	2.86	53	46	46	3000	300	150	200	##	2254
CDBNL₃-125	125	92	142	108	4690	3900	67200	1800	4	3422	3.15	54	47	47	3000	300	150	200	##	2254
CDBNL₃-150	150	112	171	129	4765	4600	84000	2400	4	4475	2.9	54	48	48	3600	200	150	200	##	2570
CDBNL₃-175	175	131	200	150	5015	4600	94300	2400	5.5	4808	3.15	55	49	49	3600	200	150	200	##	2570
CDBNL₃-200	200	153	231	180	5194	5700	11200	2800	5.5	6123	3.01	55	50	50	4200	220	200	250	##	2970
CDBNL₃-250	250	186	283	215	5444	5700	1E+05	2800	7.5	6892	3.26	56	51	51	4200	220	200	250	##	2970
CDBNL₃-300	300	225	334	260	5713	6400	2E+05	3400	7.5	9805	3.5	59	52	52	5000	230	250	300	##	3298
CDBNL₃-350	350	267	395	304	5963	6400	2E+05	3400	11	10479	3.75	57	52	52	5000	230	250	300	##	3298
CDBNL₃-400	400	301	455	341	6269	7400	2E+05	3800	11	12872	3.6	57	54	54	5900	230	250	300	##	3808
CDBNL₃-450	450	343	514	387	6519	7400	2E+05	3800	11	14160	3.85	57	54	54	5900	230	250	300	##	3808
CDBNL₃-500	500	375	576	427	6890	8200	3E+05	4200	15	17102	3.7	57	55	55	6600	300	300	350	##	4208
CDBNL₃-600	600	454	680	516	7390	8200	3E+05	4200	18.5	19204	4.2	58	56	56	6600	300	300	350	##	4208

說明：
   1、噪聲為標準點D測定值，即距屏蔽冷卻塔遠，距基礎1.5米高。
   2、本系列標準設計工況濕球溫度τ=28℃，進水溫度過t1=37℃，出水溫度t2=32℃，即水溫降△t=5℃,逼近度t2-τ=4℃
   3、本表中列出τ=28℃時，△t=5℃及8℃，t2=32℃和τ=27℃，△t=5℃及8℃，t2=32℃的冷卻水量供選用時參考，其它參數的冷卻水量請查熱力性能曲線。
   4、進水壓力指接管點處水壓。

3、DBNL3系列低噪聲逆流式玻璃鋼冷卻塔
4 、GBNL3系列工業型逆流式玻璃鋼冷卻

5、DBNL3系列低噪聲逆流式玻璃鋼冷卻塔主要參數表

名稱	τ=28℃時		τ=27℃時		主要尺寸mm		風量	風機直徑	電機功率	工作	進水	噪聲dB（A）			各部尺寸		配管尺寸mm		基礎尺寸
	水量（m³/h）		水量（m³/h）				m³/h	mm	kW	重量	壓力				mm				mm
參數										Kg	10⁴Pa
型號	△t=	△t=	△t=	△t=	總高度	最大						Dm	10m	16m	Φ	H₁	進水	出水	R
	5℃	8℃	5℃	8℃	總高度	直徑						Dm	10m	16m	Φ	H₁	進水	出水	R
DBNL₃-12	12	9	15	10	2033	1210	7200	700	0.6	484	1.96	54	40.3	36.6	1500	250	70	80	550
DBNL₃-20	20	15	24	17	2123	1460	12400	800	0.8	514	2	54	41.1	37.5	1500	250	70	80	660
DBNL₃-30	30	22	35	27	2342	1912	18000	1200	0.8	956	2.21	55	43.5	39.9	1800	300	80	100	820
DBNL₃-40	40	30	46	34	2842	1912	21500	1200	1.1	1118	2.6	55	43.5	39.9	1800	300	80	100	820
DBNL₃-50	50	37	57	44	2830	2215	28000	1400	1.5	1480	2.65	55	44.7	41.4	2100	300	100	125	985
DBNL₃-60	60	44	68	51	3080	2215	32300	1400	1.5	1592	2.9	56	45.7	42.1	2100	300	100	125	985
DBNL₃-70	70	51	79	60	3094	2629	39200	1600	2.2	2064	2.78	56	47	43	2500	300	150	200	1214
DBNL₃-80	80	61	92	70	3344	2629	43400	1600	2.2	2243	3.03	56	47.5	43.5	2500	300	150	200	1214
DBNL₃-100	100	74	114	86	3294	3134	56000	1800	3	3064	2.86	57	50	46	3000	300	150	200	1415
DBNL₃-125	125	92	142	108	3544	3134	67200	1800	4	3290	3.15	58	50.7	47.4	3000	300	150	200	1415
DBNL₃-150	150	112	171	129	3553	3732	84000	2400	4	4125	2.9	58.5	52	48.6	3600	200	150	200	1836
DBNL₃-175	175	131	200	150	3803	3732	94300	2400	5.5	4461	3.15	59.5	53	49.6	3600	200	150	200	1836
DBNL₃-200	200	153	231	180	3835	4342	11200	2800	5.5	5592	3.01	60	54.6	51.3	4200	220	200	250	2193
DBNL₃-250	250	186	283	215	4085	4342	134300	2800	7.5	6365	3.26	61	55.6	52.3	4200	220	200	250	2193
DBNL₃-300	300	225	334	260	4223	5134	168000	3400	7.5	9229	3.5	61	56.8	53.5	5000	230	250	300	2606
DBNL₃-350	350	267	395	304	4473	5134	187400	3400	11	9906	3.75	61.5	57.3	54	5000	230	250	300	2606
DBNL₃-400	400	301	455	341	4618	6044	224000	3800	11	12086	3.6	62	58.8	55.7	5900	230	250	300	3030
DBNL₃-450	450	343	514	387	4868	6044	242000	3800	11	13464	3.85	62	58.8	55.7	5900	230	250	300	3030
DBNL₃-500	500	375	576	427	5219	6746	280000	4200	15	16258	3.7	62	60	56.9	6600	300	300	350	3369
DBNL₃-600	600	454	680	516	5719	6746	302200	4200	18.5	18360	4.2	63	61	57.4	6600	300	300	350	3369
DBNL₃-700	700	528	790	600	5589	7766	393500	5000	18.5	23194	3.95	63	61.4	58.4	7600	300	350	400	3890
DBNL₃-800	800	590	890	685	6089	7766	408000	5000	22	25982	4.45	63	61.4	58.4	7600	300	350	400	3890
DBNL₃-900	900	685	1035	790	6040	8836	505200	6000	22	32568	4.25	63.5	62.6	59.7	8600	300	350	400	4422
DBNL₃-1000	1000	783	1139	880	6540	8836	510300	6000	30	36420	4.75	64	63.1	60.2	8600	300	350	400	4422

說明：
   1、噪聲為標準點D測定值，即距屏蔽冷卻塔遠，距基礎1.5米高。
   2、本系列標準設計工況濕球溫度τ=28℃，進水溫度過t1=37℃，出水溫度t2=32℃，即水溫降△t=5℃,逼近度t2-τ=4℃
   3、本表中列出τ=28℃時，△t=5℃及8℃，t2=32℃和τ=27℃，△t=5℃及8℃，t2=32℃的冷卻水量供選用時參考，其它參數的冷卻水量請查熱力性能曲線。
   4、進水壓力指接管點處水壓。

6、GBNL3系列工業型逆流式玻璃鋼冷卻塔主要參數表

名稱	τ=28℃冷卻水量			τ=27℃冷卻水量			主要尺寸mm		風量	風機直徑	電機功率	工作重量	進水	各部尺寸		配管尺寸mm		基礎尺寸
	m³/h			m³/h					m³/h	mm	kW	Kg	壓力	mm				mm
													10⁴Pa
參數
型號	△t=	△t=	△t=	△t=	△t=	△t=	總高度	最大						Φ	H₁	進水	出水	R
	10℃	20℃	25℃	10℃	20℃	25℃	總高度	直徑						Φ	H₁	進水	出水	R
GBNL₃-70	70	64	56	77	68	60	3294	3134	49800	1800	2.2	3034	2.86	3000	200	150	200	1415
GBNL₃-80	80	73	65	88	78	68	3544	3134	54000	1800	3	3230	3.15	3000	200	150	200	1415
GBNL₃-100	100	91	83	110	96	85	3553	3772	71300	2400	3	4125	2.9	3600	200	150	200	1836
GBNL₃-125	125	114	100	137	120	106	3803	3772	84000	2400	4	4461	3.15	3600	200	150	200	1836
GBNL₃-150	150	136	119	166	145	127	3835	4342	106000	2800	4	5592	3.01	4200	220	200	250	2193
GBNL₃-175	175	157	139	192	168	148	4085	4342	118000	2800	5.5	6365	3.26	4200	220	200	250	2193
GBNL₃-200	200	180	159	220	191	169	4223	5134	141300	3400	5.5	9080	3.5	5000	230	250	300	2606
GBNL₃-250	250	225	199	275	239	212	4473	5134	167900	3400	7.5	9743	3.75	5000	230	250	300	2606
GBNL₃-300	300	270	240	332	290	253	4618	6044	212000	3800	11	12560	3.6	5900	230	250	300	3030
GBNL₃-350	350	316	276	386	336	296	4868	6044	235300	3800	11	13344	3.85	5900	230	250	300	3030
GBNL₃-400	400	360	315	442	383	338	5219	6746	282800	4200	11	16078	3.7	6600	300	300	350	3369
GBNL₃-450	450	406	358	495	431	381	5719	6746	285000	4200	15	18180	4.2	6600	300	300	350	3369
GBNL₃-500	500	449	393	550	477	422	5589	7766	353200	5000	15	22709	3.95	7600	300	350	400	3890
GBNL₃-600	600	545	480	660	576	507	6089	7766	381400	5000	18.5	25565	4.45	7600	300	350	400	3890
GBNL₃-700	700	629	558	775	673	591	6040	8836	495500	6000	22	32210	4.25	8600	300	350	400	4422
GBNL₃-800	800	728	644	880	772	680	6540	8836	507500	6000	30	36040	4.75	8600	300	350	400	4422

說明：
   1、使用行星齒輪減速器時標準點72Db(A)，使用動力帶減速器標準點噪聲值與等直徑低噪聲型冷卻塔相同。
   2、本表中列出的濕球溫度τ=28℃及τ=27℃的冷卻水量，其工況如下：
當水溫降進水溫度△t=10℃時，其進水溫度過t1=43℃，出水溫度t2=33℃，當水溫降△t=20℃及25℃時，其進水溫度t1分別為55℃和60℃,出水溫度t2=35℃
   3、進水壓力指接管點處水壓。
