熱力噴霧式除氧器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

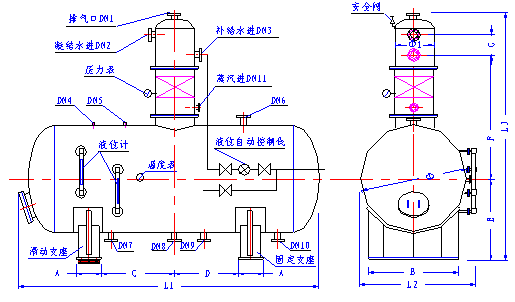

六、熱力噴霧式除氧器 （一）原理 "享利"氣體溶解定律指出：水中溶解的氧等氣體與其在液面上的妥壓力成正比（同時與水的溫度有關），隨著水溫升高，水中氣體的溶解度就降低。當水溫達到沸點時，水就不再具有溶解氣體的能力，此時水面上的蒸汽壓力與外界壓力相等，氣體分壓力為零，水中就不能溶解氣體。本除氧器據此原理，將水霧化并通過特殊的填料，與蒸汽充分接觸加熱至104℃，使溶解氣體由水中逸出。 （二）、主要工藝參數 工作壓力及溫度：0.02MPa 104℃ 軟水壓力及溫度：0.2MPa ＞20℃ 蒸汽壓力及溫度：0.33MPa 145℃ 正常出水含氧量：0.04~0.1mg/L 安全閥起跳壓力：0.06MPa （三）、KP除氧器外型圖  （四）、KP除氧器性能參數表
(五)、除氧器工藝系統參考圖  （六）、使用說明 1、高位布置除氧器 �。�1）首先將壓力表、溫度表、安全閥（起跳壓力0.06Mpa）及其它控制儀表進行校驗，合格為止。 �。�2）啟動軟水泵，由軟水旁路閥進水，待除氧器水箱液位正常后停泵，開啟二次蒸汽使水箱水溫達100℃。 �。�3）開啟除氧器頭頂部排氣閥（四分之一到二分之一開度），分別將軟水和蒸汽旁通手動閥門開啟，當溢流水封溢水且水溫達104℃時，開啟出水閥，同時啟動鍋爐給水泵。（如鍋爐尚未運行，則給水可全部回流除氧水箱，循環試驗） �。�4）以上手動操作經檢查一切正常之后，可轉換到自動操作。 �。�5）設備停用時應放盡存水、檢查內部、定期清洗和內部刷汽包漆。 2、低位布置除氧器 �。�1）本設備必須配用機械委上海工業鍋爐研究所研制的CYG型鍋爐給水泵（低位除氧專用）。注意：該泵的安裝、調試、使用、維修必須嚴格按照蕪湖工業泵廠的圖紙和安裝使用說明書進行。 �。�2）首先將壓力表、溫度表、安全閥（起跳壓力0.06Mpa）及其它控制儀表校驗合格。 （3）啟動軟水泵，由手動旁路閥進軟水，待除氧水箱液位正常后停泵，開啟二次蒸汽閥使水箱水溫為95℃。 �。�4）開啟除氧頭頂部排氣閥（二分之一開度），分別將手動旁路閥打開進蒸汽，同時開啟軟水泵，當溢流水封溢水且水溫達104℃時，開啟出水閥，同時啟動鍋爐給水泵。（如鍋爐尚未運行，則給水可全部回流除氧水箱，循環試驗） �。�5）以上手動操作經檢查一切正常之后，可將軟水和蒸汽的自動調節閥投入使用。 �。�6）當自動調節閥運轉正常后，即可使鍋爐給水投入正常運行。 （7）除氧器停用時應放盡水箱內部存水，并且進行檢查和清洗所有部件。 �。�8）除氧頭及除氧水箱內部防銹漆如有剝落，應及時清理，并且重新刷汽包漆。   |
