手動、自動軟化水設備

發布日期：2020-03-13 05:13 來源：未知

手動、自動軟化水設備

ZGR-I型手動組合式軟水器

　　該設備是用鈉型陽樹脂交換水中的鈣、鎂離子、碳酸鹽和非碳酸鹽硬度，使出水達到鍋爐用水標準。進水硬度不超過10mg·N/l時出水
硬度保證≤0.03 mg·N/l。該設備直徑500以下可做成有機玻璃柱或聚氯乙烯和玻璃鋼復合結構，直徑600到1200均為鋼結構，內襯橡膠或
玻璃鋼。所有管閥均為工程塑料ABS，設計工作壓力≤0.25Mpa，設計流速15~20m/h，設計進水源為自來水，球境溫度為4~40℃。

　1、ZGR-I型系列軟化水參數表

主要性能參數	型號ZGR-	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ
	柱直徑（Φ）	300	400	500	600	700	800	900	1000	1200
	單柱產水（m³/h）	1	2	3	4	6	10	12	15	22
	單柱樹脂	76	160	260	360	480	620	760	950	1500
	單柱耗鹽（kg/次）	10	22	34	50	68	88	110	140	200

外形尺寸表	設備總高（H）	2700	2760	3080	3160	3200	3300	3360	3480	3600
	柱體總高（H₁）	1800	1800	2000	2000	2000	2000	2000	2000	2000
	支座高度（H₂）	550	560	580	650	680	700	720	750	780
	操作屏長（L₁）	1200	1250	1400	1600	1800	1880	2050	2150	2150
	支座總長（L）	2000	2250	2600	3060	3650	3780	4250	4500	4850
	支座寬（L₂）	700	800	900	1050	1200	1260	1360	1500	1600
	管閥直徑（DN）	20	25	32	40	50	65	65	80	100
注：設計流速15~20m，工作壓力0.2Mpa（復合柱0.4、鋼柱≤0.6Mpa）

2、ZGR-I型軟水器的操作說明
     該設備就位后機座中間必須有排水溝，使排污、溢流水等水直接去排污溝而不影響室內衛生。就位位置必須離墻0.5米以上，便于檢修。
本機適合進水壓力＜0.4Mpa的自來水；進水硬度＜10mg·N/l；濁度＜2度；交換樹脂為732#；再生劑為氯化鈉（食用細鹽），工作原理為順流工作逆向再生。
具體操作程序如下：
（1）、開機準備
    a接通再生泵電源，清洗溶鹽箱并放滿自來水，試開水泵正轉并出水正常為止。
    B接通進出水管，檢查所有羅絲和管件是否在運轉中碰壞松動，并處理好進水試壓至0.35Mpa不漏水為止。
（2）、開機運行
    打開上排閥，再開下進和進原水閥，待上排管出水時立即打開上進、下排，再關下進、上排，然后開出軟水閥關下排閥即正常運行。運行可單柱或雙柱運行。運行時進水流量最好不超過說明書所規定值。直至出水硬度不合格時進行再生復用。
（3）、再生方法
    開始再生前必須先打開上排下進，再打開進原水閥進行反沖洗，主要是松動樹脂，洗出泥類懸浮物，視鏡內見樹脂完全松動，出水干凈后，即打開下排閥將水放出即可再。兩支柱必須做兩次再生，再生時先開上排閥、下進閥、柱進鹽液閥和鹽箱出液閥，開泵進液并調節進鹽液前原先配好的鹽液緩慢地從柱下進上出，流速標準為視鏡內樹脂層不擾動為準，到箱內抽完或上排管中出液為止停泵，關閉柱進鹽液閥并停留30分鐘，打開下排閥，使柱內鹽液排至樹脂層面5公分左右時立即關閉下排閥和上排閥，再開上進、進原水閥并很快打開下排閥，將樹脂清洗10分鐘左右使樹脂內的鹽液基本洗凈即可打開軟水閥和關閉下排閥正常運行。
（4）、鹽液配制
    食鹽倒入鹽液箱的鹽池內（如工業用鹽必須除泥處理再用），打開溶鹽進水閥緩慢進水，將鹽粒全部溶完并使鹽液至鹽液箱溢流管時關閉進水閥待用。一支柱再生后立即配制另一支柱的再生液。二支柱再生后可同時運行，鹽液箱鹽液抽完后必須將鹽液箱用原水清洗干凈從鹽液箱放空排污閥放出。
3、ZGR-I設備安裝及注意事項
    （1）、本裝置后面應距墻0.5-0.7米，應放在室內防凍或過熱的地方。
    （2）、泵的電機為三相電源，電機轉動方向必須與水泵要求運轉方向一致。
    （3）、該裝置應配軟水箱一只，其容量根據不同型號的鍋爐進水情況而定，以滿足鍋爐給水的需要（如鍋爐每次進水量為一噸，一般配備＞1米3或1.5米3水箱）。
    （4）、本裝置與自來水管采用鐵、塑法蘭連接，配用橡皮墊圈密封。
    （5）、要求進水一般為自來水，進水壓力＜0.6MPa，進水壓力過低應考慮加壓措施，工作壓力≤0.2MPa，原水＞0.6Mpa應考慮減壓。
    （6）、設備停止運行，應先關閉自來水閥。
    （7）、再生操作是否正確，直接影響出水水質，故再生操作必須認真負責。
    （8）、較長時間不用晨（半個月以上），樹脂應用10%左右濃度的鹽液浸泡保養。
    （9）、柱內每年應增加一部份樹脂（約損耗5%）保持柱內樹脂層應有高度。
    （10）、每次初開車時，應將柱內氣體全部排出，再投入正常運行。
    （11）、操作人員應認真負責，檢查設備運行情況，調整進水量，按規定時間化驗水質，記錄每周運行時間，產水量及再生情況以便更好地掌握要點。

　　　　　　　　　　　　　　　　　　　　(二)、ZR型全自動軟水器
1、概述
    ZR系列全自動軟水器，由程序化控制器、樹脂罐、鹽貯罐等組成。程序化控制器分別為美國FLECK公司和美國AUTOTROL公司生產。樹脂罐材質為玻璃鋼、碳鋼內襯橡膠或316L不銹鋼。鹽罐材質有玻璃鋼或PE。整套系統自動化程度高，無需專人管理，是傳統手動軟化水設備的理想更新?lián)Q代產品。
2、特點
    ·通過程序控制器，實現離子交換（軟化）和再生過程自動化。全部管理只是定期加鹽。
    ·流量型/時間型控制，確保了運行的經濟、可靠。
    ·逆流再生，且再生用軟水，實現了低鹽耗、低水耗、高質量出水。
    ·占地面積小、無毒。
3、適用范圍
    廣泛用于各種工業與民用軟化水制備。如鍋爐供水、供熱、空調系統補充水、印染、食品行業用水。優質生活用水等。
4、技術指標及要求
    ·原水硬度：＜8［H+］mmol/L
    ·原水濁度＜5mg/l
    ·當原水硬度＞8［H+］mmol/L時，建議采用二級軟化。
    ·出水硬度：＜0.03［H+］mmol/L
    ·入口壓力：0.2～0.6Mpa
    ·工作溫度：2～50℃
    ·自控電源：220V、50Hz
    ·耗電量：10W
    ·設備總壓損＜0.8Kgf/cm2
    ·樹脂型號：強酸性陽離子交換樹脂001×7(鈉型)
    ·建議在進水管道上加裝過濾器
    ·建議在進水管道上加裝旁通閥
    ·如進水水壓低于0.2Mpa，請加裝管道泵
    ·再生時不可用加碘鹽、加鈣鹽為再生劑

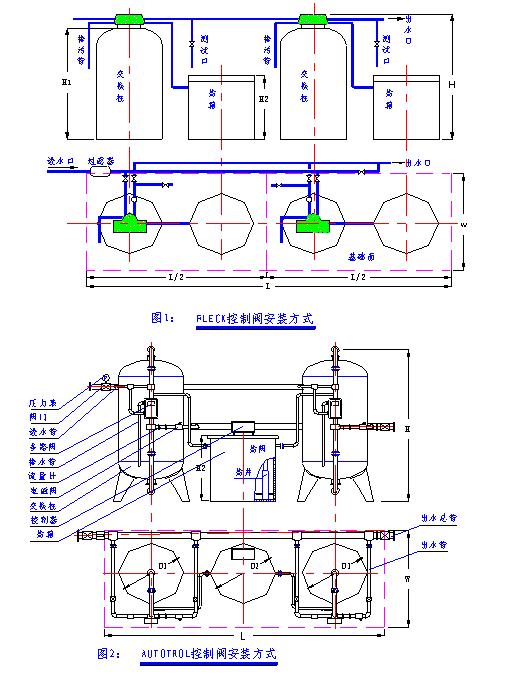

　5、安裝示意圖

6、主要技術參數
（1）FLECK控制閥技術參數表

型號	流量 m³/h	樹脂罐 (m) D₁×H₁×個數	鹽罐 (m) D₂×H₂×個數	樹脂 Kg	安裝尺寸 L×W×H	控制運行方式
ZR–5000	2～4	0.35×1.6	0.48×0.85	80	1.2×0.8×2	間歇運行、Q/T
ZR-5600	1.5-3	0.3×1.5	0.48×0.85	60	1.2×0.8×2	間歇運行、Q/T
ZR–2510	3～4	0.4×1.7	0.48×0.85	120	1.2×0.8×2.2	間歇運行、Q/T
ZR-2750	5～6	0.5×1.7	0.6×1.1	200	1.5×0.9×2.2	間歇運行、Q/T
ZR-2850	8～12	0.6×1.8	0.6×1.1	280	1.8×0.9×2.2	間歇運行、Q/T
ZR-2900	18～24	0.9×2.0	0.81×1.2	650	2.1×1.3×3.0	間歇運行、Q/T
ZR-3900	25～50	1.6×2.4	1.02×1.5	2100	2.2×1.5×3.0	間歇運行、Q/T
ZRS-8500	0.8～1	0.25×1.5×2	0.48×0.85×1	40×2	1.4×0.8×2.0	連續一用一備
ZRS-9000A	2～2.5	0.35×1.6×2	0.48×0.85×1	85×2	1.6×0.8×2.0	連續一用一備
ZRS-9000B	3～4	0.4×1.7×2	0.48×0.85×1	120×2	1.7×0.8×2.2	連續一用一備
ZRS-9500	8-10	0.6×1.8×2	0.6×1.1×1	280×2	2.2×0.9×2.5	連續一用一備
ZRS-2750A	5～6	0.5×1.7×2	0.6×1.1	200×2	2.5×0.9×2.2	連續一用一備
ZRS-2850A	8～12	0.6×1.8×2	0.6×1.1	280×2	2.6×0.9×2.2	連續一用一備
ZRS-2900A	18～24	0.9×2.0×2	0.81×1.2	650×2	3.2×1.3×3.0	連續一用一備
ZRS-3900A	25～50	1.6×2.4×2	1.02×1.5	2100×2	4.6×1.5×3.0	連續一用一備
ZRS-2750B	5～6	0.5×1.7×2	0.6×1.1×2	200×2	3.0×0.9×2.2	邊再生邊運行
ZRS-2850B	8～12	0.6×1.8×2	0.6×1.1×2	280×2	3.5×0.9×2.2	邊再生邊運行
ZRS-2900B	18～24	0.9×2.0×2	0.81×1.2×2	650×2	3.6×1.3×3.0	邊再生邊運行
ZRS-3900B	60～80	1.6×2.4×2	1.02×1.5×2	2100×2	5.5×1.5×3.0	邊再生邊運行
ZR-3900C	80～100	1.6×2.4×3	1.02×1.5×3	2100×3	5.5×1.5×3.0	邊再生邊運行

（2）AUTOTROL控制閥技術參數表

型號	流量 m³/h	樹脂罐 D₁(m)×個數	鹽罐 (m) D₂×H₂×個數	樹脂 Kg	安裝尺寸 L×W×H	控制運行方式
180/440	4～6	0.6×1	0.6×1.2×1	400	2.0×1×2.5	間歇運行、T
172/440	15～20	1.0×2	1.0×1.2×1	2260	3.9×1.4×2.6	T
182/440	30～40	1.2×2	1.5×1.4×1	5710	5.5×1.9×3.0	T
180/480	4～6	0.6×1	0.6×1.2×1	400	2.0×1×2.5	間歇運行、Q
172/480	15～20	1.0×2	1.0×1.2×1	2260	3.9×1.4×2.6	Q
182/480	30～40	1.2×2	1.5×1.4×1	5710	5.5×1.9×3.0	Q
180/480D2	4～6	0.6×1	0.6×1.2×1	400	2.0×1×2.5	Q
180/480E2	6～8	0.6×1	0.6×1.2×1	400	2.0×1×2.5	Q
172/480D2	15～20	1.0×2	1.0×1.2×1	2260	3.9×1.4×2.6	Q
172/480E2	35～40	1.0×2	1.0×1.2×1	2260	3.9×1.4×2.6	Q
172/480E3	50～60	1.0×3	1.0×1.2×1	2260	3.9×1.4×2.6	Q
182/480D2	30～40	1.2×2	1.5×1.4×1	5710	5.5×1.9×3.0	Q
182/480E2	60～80	1.2×2	1.5×1.4×1	5710	5.5×1.9×3.0	Q
182/480E3	90～100	1.2×3	1.5×1.4×3	800	3.2×1×2.5	Q

　上表型號中的Z：自動、R：軟化器、S：雙罐型、C：三罐、Q：流量型、T：時間型

　　　　　　　　　　　　　　　　　　　　　　（三）、全自動小型活性碳過濾、砂濾器

　　全自動小型活性炭過濾器、砂濾器是由FLECK或康科公司生產的程序控制器及濾罐組成。濾罐材質為玻璃鋼或不銹鋼。適用于小型軟化
水、脫鹽水及純水設備的予處理以及野外工程隊的生活用水的處理，本過濾器自動化程度高，無需專人管理。（1）、活性炭過濾器
    工作壓力：0.3-0.6Mpa
過濾速度：≤12m/h
    （2）、機械過濾器械
工作壓力：0.3-0.6Mpa
    過濾速度：≤25m/h
3、規格、性能參數表

罐體規 格	活性炭過濾器		砂濾器
罐體規 格	流量m3/h	控制閥型號	流量	控制閥型號
Φ152×890	0.22	5600/5000/2510	0.45	5600/5000/2510
Φ>178×1120	0.30	5600/5000/2510	0.62	5600/5000/2510
Φ203×1120	0.39	5600/5000/2510	0.81	5600/5000/2510
Φ229×1200	0.49	5600/5000/2510	1.02	5600/5000/2510
Φ254×1370	0.60	5600/5000/2510	1.26	5000/2510
Φ305×1320	0.87	5600/5000/2510	1.81	5000/2510
Φ330×1370	1.02	5000/2510	2.13	>5000/2510
Φ356×1650	1.18	5000/2510	2.47	5000/2510
Φ406×1650	1.55	5000/2510	3.22	5000/2510
Φ457×1650	1.96	5000/2510	4.08	2750
Φ533×1575	2.66	5000/2510/2750	5.55	2850
Φ610×1830	3.48	>2850	7.25	2850
Φ762×1830	5.43	2850	11.32	3150/2875
Φ914×1830	7.83	2875/3150	16.30	3150/2875
Φ1067×1830	10.65	2875/3150
